Controlador Ambiental Avícola LINO Touch SE+
Controlador avícola LINO Touch SE+ de 7 pulgadas con 15 salidas de relé, 4 canales de velocidad variable, 24 etapas de ventilación y 3 interfaces RS485.
Product description

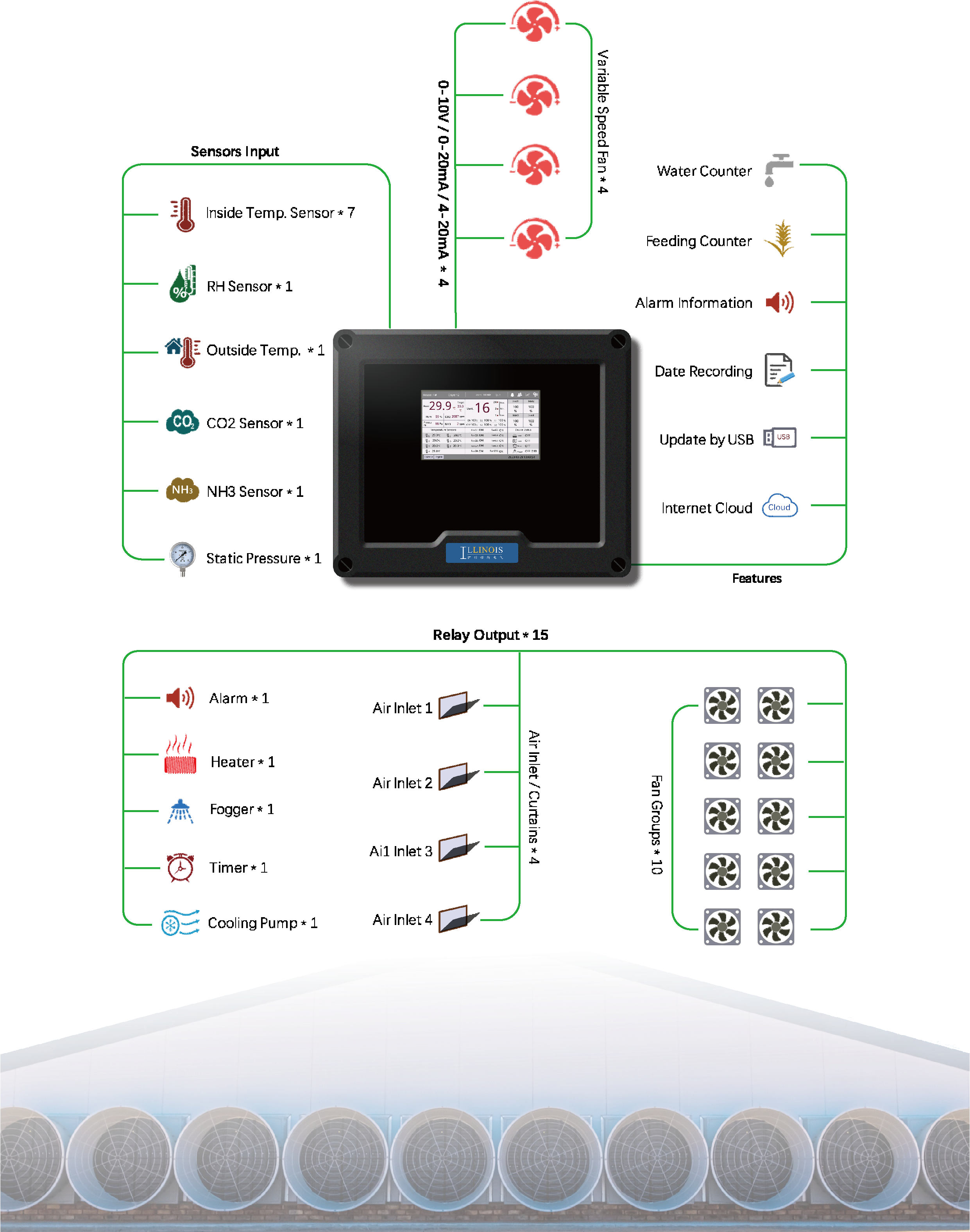

Un controlador compacto de 7 pulgadas con capacidad de E/S definida
El LINO Touch SE+ está construido sobre una plataforma de control definida de 7 pulgadas en lugar de una arquitectura de controlador expandible de gran tamaño. Combina 15 salidas de relé, cuatro canales de control de velocidad variable, entradas de sensores ambientales y tres interfaces RS485 en una sola unidad.
El SE+ es adecuado para proyectos de galpones avícolas cuya lista de equipos pueda organizarse dentro de un presupuesto fijo de relés. Los compradores pueden comparar los grupos de ventiladores, las entradas de aire, las funciones auxiliares y las interfaces de comunicación requeridos con la capacidad publicada antes de seleccionar el controlador.
Cómo se distribuyen las 15 salidas de relé
El controlador proporciona 15 salidas de relé para el control de equipos específicos del proyecto. Estas salidas pueden asignarse a grupos de ventiladores de velocidad fija, actuadores de entradas de aire, calefacción, una bomba de refrigeración, equipos de nebulización, un temporizador y funciones de alarma de acuerdo con el plan de control aprobado.
Dado que las salidas se comparten entre estas funciones, el plan final de relés debe confirmarse antes de la producción. Una tabla de asignación clara ayuda a evitar la sobreasignación y facilita la puesta en marcha, la formación de los operarios y el mantenimiento posterior.
Cuatro canales de velocidad variable y 24 etapas de ventilación
El LINO Touch SE+ admite hasta cuatro canales de control de ventiladores de velocidad variable y hasta 24 etapas de ventilación. Los canales de velocidad variable pueden utilizarse como parte de una secuencia de ventilación proporcional, mientras que las salidas de relé pueden escalonar los grupos de ventiladores de velocidad fija a medida que aumenta la demanda.
Las 24 etapas describen la secuencia de ventilación disponible, no 24 controladores independientes ni modos de ahorro energético garantizados. La secuencia final debe programarse en función de los grupos de ventiladores reales, el hardware de control de motores y el diseño de ventilación del galpón.
Grupos de ventiladores de velocidad fija: hasta diez grupos
La configuración actual del SE+ admite hasta diez grupos de ventiladores de velocidad fija. Un grupo de ventiladores puede contener uno o más ventiladores asignados a la misma etapa de control, por lo que la capacidad se describe como grupos de ventiladores y no como diez ventiladores individuales.
Antes de realizar el pedido, enumere cada grupo de ventiladores de velocidad fija, su método de control de motor y su etapa de ventilación prevista. Esto permite comprobar la capacidad de diez grupos frente al plan de ventilación del galpón avícola.
Cuatro grupos de entradas de aire con entrada de presión negativa
El controlador admite hasta cuatro grupos de entradas de aire o cortinas y una entrada de presión negativa. Esto permite que la estrategia de control coordine la apertura de las entradas con las etapas de ventiladores seleccionadas cuando el diseño de los actuadores y el diseño eléctrico admiten la secuencia requerida.
Los proyectos que requieran realimentación de posición de la entrada, control proporcional 0-10 V o una interfaz de actuador específica deben confirmar esas funciones por separado antes de realizar el pedido, ya que no están incluidas en la especificación publicada del SE+.
Entradas ambientales para temperatura, humedad y calidad del aire
El LINO Touch SE+ admite hasta siete sensores de temperatura junto con una entrada de humedad, una entrada de CO2, una entrada de NH3 y una entrada de presión negativa. Estas señales proporcionan al controlador la información ambiental necesaria para la lógica de ventilación y alarma seleccionada.
Que la capacidad de entrada sea compatible no significa que todos los sensores se suministren de serie. El tipo de sensor, el rango de medición, el método de calibración y la posición de instalación deben confirmarse para el proyecto.
Funciones de calefacción, bomba de refrigeración, nebulización y temporizador
La configuración publicada del SE+ incluye un grupo de calefacción, un grupo de bomba de refrigeración, un sistema de nebulización y una función de temporizador. Estas salidas permiten incluir equipos auxiliares seleccionados en la secuencia del controlador dentro del presupuesto de relés disponible.
Los equipos de alta potencia pueden requerir contactores externos, protección de motor o un armario eléctrico separado. Los equipos de refrigeración deben especificarse por separado según el diseño del proyecto.
Tres interfaces RS485 para integración específica del proyecto
La especificación del controlador incluye tres interfaces RS485. Su valor reside en la disponibilidad de canales de comunicación separados para la integración específica del proyecto, sujeto a la confirmación del protocolo, el cableado, el mapa de registros y los equipos conectados.
El protocolo, el método de cableado, el mapa de registros y los dispositivos conectados deben confirmarse antes de la configuración. Los compradores deben facilitar la documentación de comunicación de cualquier equipo de terceros que deba intercambiar datos con el controlador.
Operación táctil, revisión de alarmas y actualizaciones por USB
La pantalla táctil de 7 pulgadas permite acceder a los valores ambientales, el estado de los equipos y la información de alarmas. Los operarios pueden revisar las condiciones actuales y los ajustes de control aprobados desde una única interfaz local.
Los registros de alarmas y las actualizaciones del sistema mediante USB están disponibles según la configuración seleccionada. La capacidad de registro, los permisos de usuario, el idioma de la interfaz y el procedimiento de actualización deben confirmarse antes de realizar el pedido.
Comunicación con PC y smartphone: defina la configuración requerida
El producto admite comunicación con PC y smartphone según la configuración. El hardware de red, la plataforma de software y las funciones remotas disponibles requeridos dependen de la disposición del proyecto seleccionada.
Antes de realizar el pedido, especifique si el proyecto requiere visualización local en PC, monitorización remota, acceso a alarmas u otro método de comunicación para poder confirmar los componentes necesarios.
Capacidad técnica de control
| Elemento | Capacidad |
|---|---|
| Pantalla táctil | 7 pulgadas |
| Salidas de relé | 15 |
| Sensores de temperatura | Hasta 7 |
| Entrada de humedad | 1 entrada compatible |
| Entrada de CO2 | 1 entrada compatible |
| Entrada de NH3 | 1 entrada compatible |
| Entrada de presión negativa | 1 entrada compatible |
| Canales de control de ventiladores de velocidad variable | Hasta 4 |
| Grupos de ventiladores de velocidad fija | Hasta 10 |
| Etapas de ventilación | Hasta 24 |
| Entradas de aire o cortinas | Hasta 4 grupos |
| Grupo de calefacción | 1 |
| Grupo de bomba de refrigeración | 1 |
| Sistema de nebulización | 1 |
| Relé temporizador | 1 |
| Interfaces RS485 | 3 |
| Actualización del sistema | Memoria USB |
| Comunicación con PC y smartphone | Disponible según la configuración |
Interfaces técnicas y funciones
| Función / Interfaz | Descripción |
|---|---|
| Monitorización ambiental | Monitorización de temperatura, humedad, CO2, NH3 y presión negativa. Los sensores y los rangos de señal deben confirmarse; que sea compatible no significa que esté incluido. |
| Control de ventilación | Cuatro canales de control de ventiladores de velocidad variable, hasta 10 grupos de ventiladores de velocidad fija y hasta 24 etapas de ventilación. |
| Control de entradas de aire | Hasta cuatro grupos de entradas de aire o cortinas. El tipo de actuador y la asignación de relés deben confirmarse. |
| Control auxiliar | Un calentador, una bomba de refrigeración, un sistema de nebulización y un relé temporizador. Pueden requerirse componentes de potencia externos. |
| Comunicación | Tres interfaces RS485; comunicación con PC y smartphone según la configuración. |
| Mantenimiento | Actualización del sistema mediante memoria USB. |
Dónde encaja el SE+ dentro de la gama de controladores
El SE+ es la opción de capacidad fija de 7 pulgadas de la gama de controladores ambientales Illinois. El SE básico, el MAX de 10 pulgadas, el Pro+ con relés expandibles y el LN-9900 de mayor capacidad utilizan estructuras de E/S y de expansión diferentes.
La selección debe basarse en la lista de equipos, la asignación de relés, los canales de velocidad variable, las etapas de ventilación, las entradas de sensores y los requisitos de comunicación, y no solo en el tamaño del modelo.
Información del proyecto necesaria antes de la asignación de relés
Antes de asignar las 15 salidas de relé, el comprador debe proporcionar los grupos de ventiladores de velocidad fija, los requisitos de control de velocidad variable, los cuatro grupos de entradas de aire o cortinas, y las prioridades de calefacción, bomba de refrigeración, nebulización, temporizador y alarma.
El plano eléctrico también debe identificar el voltaje local, los contactores externos, la protección de motores y cualquier armario de control existente. Esta información determina si la arquitectura fija de relés puede admitir la secuencia de funcionamiento requerida.
Guía relacionada de funcionamiento y control ambiental
Para conocer principios más amplios de gestión ambiental, consulte nuestra guía de control ambiental para la cría de gallinas ponedoras.
Para las comprobaciones rutinarias de alarmas, electricidad y equipos, consulte nuestra lista de verificación diaria del galpón avícola.
Cuándo el LINO Touch SE+ es la opción adecuada
El LINO Touch SE+ es una opción práctica cuando el proyecto requiere una interfaz local de 7 pulgadas, un presupuesto fijo de 15 relés, cuatro canales de velocidad variable, hasta diez grupos de ventiladores de velocidad fija, cuatro grupos de entradas de aire, hasta 24 etapas de ventilación y tres interfaces RS485.
Los proyectos que superen este alcance de relés o de equipos deben revisarse en comparación con el MAX, el Pro+ o el LN-9900 antes de finalizar el plan de control. La selección del modelo debe basarse en la lista de equipos aprobada y no solo en el tamaño de la pantalla.
Información necesaria para una configuración del SE+
Antes de preparar una configuración del LINO Touch SE+, el comprador debe proporcionar:
- la distribución del galpón avícola y la ubicación de los equipos;
- los grupos de ventiladores de velocidad fija y los requisitos de control de velocidad variable;
- las etapas de ventilación requeridas;
- la cantidad de entradas de aire o cortinas y el tipo de actuador;
- los requisitos de monitorización de temperatura, humedad, CO2, NH3 y presión negativa;
- los requisitos de calefacción, bomba de refrigeración, nebulización, temporizador y alarma;
- el voltaje local, los planos eléctricos y los dispositivos de protección;
- los requisitos de comunicación RS485 y mediante PC o smartphone;
- el idioma de interfaz requerido y el alcance OEM, cuando corresponda.
Esta información se utiliza para confirmar la asignación de relés, los requisitos de comunicación y la configuración final del controlador.
Preguntas frecuentes
¿Qué diferencia al LINO Touch SE+ de los controladores más grandes de 10 pulgadas?
El LINO Touch SE+ utiliza una arquitectura de capacidad fija de 7 pulgadas con 15 salidas de relé, cuatro canales de control de velocidad variable, hasta 24 etapas de ventilación, cuatro grupos de entradas de aire y tres interfaces RS485. Es adecuado para proyectos cuya lista de equipos y secuencia de control se ajusten a esta capacidad definida.
¿Cómo deben distribuirse las 15 salidas de relé?
Las salidas de relé deben asignarse según los grupos de ventiladores de velocidad fija, las entradas de aire, la calefacción, la bomba de refrigeración, la nebulización, el temporizador y las prioridades de alarma requeridos. La asignación final debe confirmarse antes de la producción, porque no puede suponerse que todas las funciones enumeradas funcionen a su cantidad máxima al mismo tiempo.
¿Puede el SE+ combinar ventilación de velocidad variable y de velocidad fija?
Sí. El controlador admite hasta cuatro canales de control de velocidad variable y el escalonamiento de hasta 10 grupos de ventiladores de velocidad fija mediante hasta 24 etapas de ventilación. La secuencia final debe coincidir con los ventiladores instalados, el hardware de control de motores y el plan de ventilación del galpón avícola.
¿Qué representan las 24 etapas de ventilación?
Representan la secuencia disponible para cambiar la salida de ventilación a medida que cambia la demanda de control. No significan 24 controladores independientes ni garantizan un resultado específico de ahorro energético. La secuencia de etapas debe programarse en función de los ventiladores y las entradas de aire instalados.
¿Qué entradas ambientales se indican para el SE+?
La información actual del producto indica hasta siete sensores de temperatura, una entrada de humedad, una entrada de CO2, una entrada de NH3 y una entrada de presión negativa. Que las entradas sean compatibles no significa automáticamente que todos los sensores se incluyan de serie.
¿Puede el controlador coordinar cuatro grupos de entradas de aire con la presión negativa?
El controlador admite hasta cuatro grupos de entradas de aire o cortinas y una entrada de presión negativa. La secuencia de apertura, el tipo de actuador y la interfaz eléctrica deben definirse en el diseño del proyecto. Los proyectos que requieran realimentación de posición de la entrada o control proporcional deben confirmar esas funciones por separado antes de realizar el pedido.
¿Qué funciones auxiliares pueden utilizar las salidas de relé?
La configuración publicada incluye un grupo de calefacción, un grupo de bomba de refrigeración, un sistema de nebulización y una función de temporizador. Su uso depende de la asignación final de relés y de los componentes eléctricos externos.
¿Para qué se utilizan las tres interfaces RS485?
Las tres interfaces RS485 proporcionan canales de comunicación para la integración específica del proyecto. El protocolo, el método de cableado, el mapa de registros y los dispositivos compatibles deben confirmarse antes de la configuración.
¿Puede el SE+ alimentar directamente ventiladores, calentadores o bombas grandes?
El SE+ proporciona salidas de control para los equipos conectados, pero los ventiladores, calentadores y bombas de alta carga pueden requerir contactores externos, protección de motor o un armario eléctrico separado. El circuito de potencia final debe seguir la potencia nominal del equipo y el diseño eléctrico del proyecto.
¿Qué información se necesita antes de pedir un controlador SE+?
El comprador debe proporcionar la distribución del galpón, los requisitos de ventiladores de velocidad fija y variable, las etapas de ventilación, los cuatro grupos de entradas de aire, los requisitos de sensores, los equipos auxiliares, el voltaje local, los planos eléctricos, las necesidades RS485 y los requisitos de comunicación mediante PC o smartphone.
